JLQM(PPW)型氣箱脈沖袋式除塵器

 JLQM(PPn)系列箱體脈沖袋式除塵器是我公司在美國富樂公司技術基礎上

吸收同類產品的技術優點研制開發的高效袋式除塵設備。它集分室反吹和噴吹脈
沖袋式除塵器的優點為一體,克服了分室反吹的清灰能力不足,噴吹清灰與過
同時進行的缺陷,擴大了袋式除塵器的應用范圍,不僅可以凈化一般的含塵氣
體,還能處理入口濃度達1300g/m3高濃度氣體,成為高效選粉機、立式磨配套
的成品回收設備,有效地提高了除塵器的除塵效率和運行可靠性,延長了濾袋的
使用壽命,成為企業保護環境

◆工作原理

JLQM(PPW)系列氣箱脈沖袋式除塵器本體分隔成數個箱體,每箱有32、64、
96、128條濾袋。含有氣體由灰斗上部進入除塵箱體,粗顆粒沉降進入灰斗中
較細顆粒隨氣流進入過濾室,經濾袋阻隔于清灰室外。過濾后的氣體通過控制器
啟動, 箱室的提升閥關閉,切斷氣流出口。然后該箱的電磁閥開啟,脈沖閥
開始工作,壓編空氣通過噴吹管反歡該箱體,清除濾袋上的粉塵。大約10-15秒
后,排風管提升閥開啟,該箱體重新進入過濾階段,完成清灰程序。然后逐一
上述程序順序滿灰,知道下一個滴灰周期

◆選型說明

除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度和濕度。根據工況
的風量、氣體溫度、含塵濃度的 數值,按路小于技術性能表中的數值為原
則,其相對應的除塵的型號為所需除塵器型號。采用的濾料則根據入口濃度、氣
體溫度、氣體性質確定

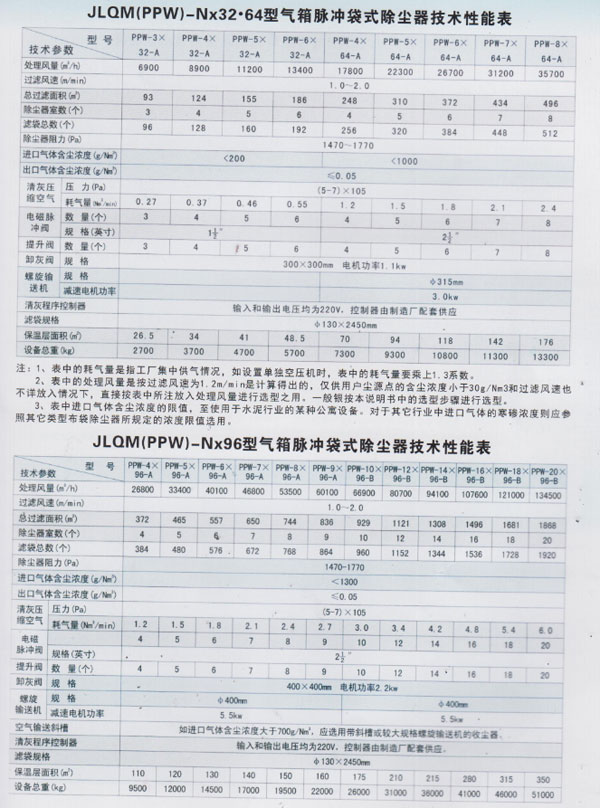

表中耗氣量為該型號設備的 耗氣量,是工廠集中供氣時的情況,如單獨
使用空壓機時,表中耗氣量要放大1.3倍
當含塵氣體濃度60g/m3時,表中所列處理風量可加大20%

◆訂貨事項及供貨說明

1、JLaM(PP)系列氣箱脈沖袋式除塵器濾袋一般采用滌綸針刺氈,允許
續使用(130C;如采用芳綸針刺氈(Nomx),允許 使用溫度為210C,同時
濾袋可作防油、防水、防粘、防靜電處理

2、主機以進出口法蘭,下部以卸灰閥出口法蘭,氣路部分以氣包進口為界
限內的全部設備及配件,定時清灰控制器,隨機技術文件(產品說明書、合格
證),非標、管道不在供貨范圍之內,根據發運要求,可采用分體按部件發
運,現場組裝

3、PPW128系列中根據工藝需要設置除塵器灰斗的出料系統,如可采取空氣
輸送斜槽,本圖中采用的是螺旋輸送機。
